使用教程

NB版本供电来自于OTG口，故优先接鼠标，com或者NET口线缆，最后接OTG口线缆（先接线，再上电的原则）。

通电后将显示以下界面：（随着固件的更新，界面会发送变化，一切以实际为准）

开机页面

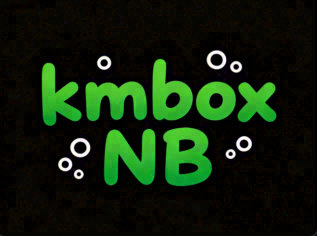

接好线缆后，显示如下开机界面：

拨码开关的作用

盒子侧面有一个拨码开关。

如果拨码开关在“内部Inter”档，则鼠标只在盒子内部使用，此时可以用鼠标来设置盒子内部UI。

如果拨码开关在“直通Bypass”档，则鼠标直接控制OTG口所连接的电脑，此时鼠标用来正常控制OTG口电脑。

UI主界面

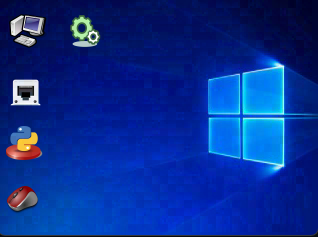

当拨码开关在盒子内部时，点击鼠标任意按键即可进入盒子内部UI主界面：

下面介绍每个图标的功能:

我的电脑

鼠标点击我的电脑，将显示NB版本相关硬件信息，主要有以下三个：

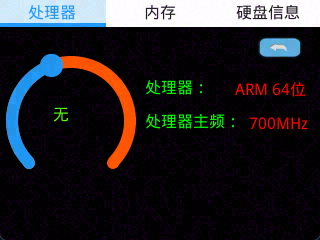

处理器信息：

显示处理器型号，主频，CPU利用率。

目前即便接上8KHz的键鼠，CPU利用率也不到30%，相当于70%的闲置，性能尚好。

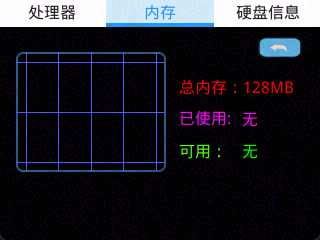

内存信息：

显示实时的内存使用率图表，可用内存，已用内存等信息，一切已实际为准。

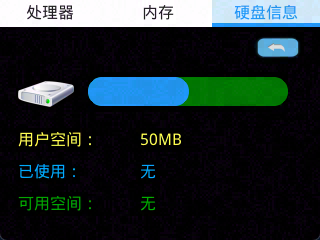

硬盘信息：

此处显示盒子内部硬盘使用空间，可以看到用户可用空间分区默认预留50MB。

自写python脚本保存到这里，一切已实际为准。

网口图标

点击网口图标，进入如下界面，此界面主要用于设置Net协议的相关参数:

盒子IP：kmbox NB本身的IP地址，可任意修改。

Port：网络协议的端口号，其取值范围在[1000,65535]之间，可任意修改，但不要与系统其他软件端口有冲突。

UUID：盒子唯一编码，可任意修改。

Net服务状态：盒子的Net服务协议状态，默认启动，红色LED灯转为绿色表示Net服务正常，红色表示异常。

第三方软件是否连接：当你使用kmbox Net上位机软件连接盒子后，其后方的红色LED灯会变绿，表示盒子被第三方软件连接；红色表示未连接。

第三方软件连上盒子后，盒子会记录第三方软件的IP并显示在对应位置。

若第三方软件开启了监控物理键鼠消息功能，此处对应状态灯会变绿，下方会显示监控端口号。

Python图标

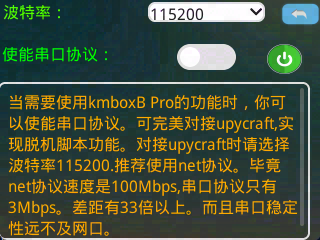

python图标用于设置串口协议相关参数，如下图所示：

波特率：用于设置串口协议的波特率，默认波特率为115200，可通过下拉框选择其他波特率。

使能串口协议：用于是否开启NB版的串口协议功能。当使用B版软件对接盒子时，需要开启串口协议（默认情况就是使能的）。

如果关闭串口协议，CPU负载会下降2%。目前CPU性能足够，2%的损耗可以忽略。

注意设置串口参数后需要点绿色电源按钮，重启后才能生效。

PS:只要看到重启按钮，都表示重启后才会生效。

鼠标图标

此处显示外接鼠标的物理参数以及键鼠相关设置。

紫色部分：显示外接设备的物理参数，外接不同设备显示内容不一样。

开启驱动直通功能：默认开启，开启后OTG口设备完全等于外接设备，数据完全透传，此时盒子上必须接键盘或者鼠标不然没有任何透传功能。

若不需要透传，盒子上不接键盘或者鼠标时可关闭此功能。此时盒子自动进入复合键鼠模式。

启用自动曲线修正：此功能默认开启，其作用是自动矫正键鼠数据异常。

输出回报率：设置OTG口的回报率，可通过下拉框设置，最高可支持到8KHz，此选项默认为自动跟随。

若用户鼠标为1KHz的回报率，OTG口也是1K；若鼠标是8K，OTG口也跟随8K。NB支持任意指定回报率，若鼠标为1KHz回报率，OTG口设置的是8K，那么OTG口即为8KHz的回报率。然而鼠标极限为1K，则OTG口实际输出也是1K，若此时有软件调用，那么回报率就会突破1K。

曲线类型：开启盒子内部曲线功能。（默认关闭）

平滑系数：盒子内部曲线平滑参数设置。（默认关闭）

设置图标

设置页面用于设置系统语言，是否熄屏，固件升级，用户协议，AI设置，恢复出厂设置等。

固件升级

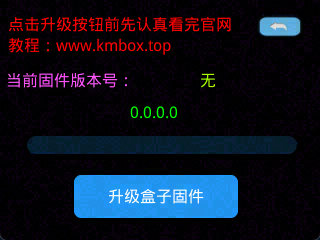

此页面用于升级盒子固件，详细教程请参考固件升级页面。

当前固件版本号显示的是当前固件版本，升级是否成功看此处。

关于盒子（用户协议）

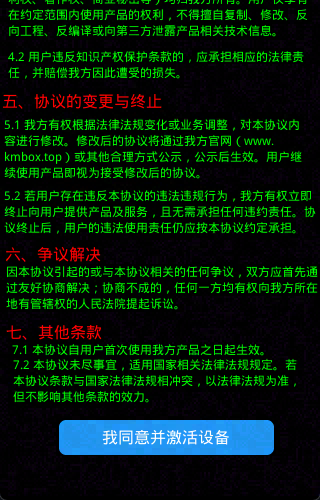

这里显示用户协议，首次使用请务必认真阅读，并点击最后的“我同意并激活设备”按钮，否则盒子可能出现使用异常。

AI功能（预留载涂色功能）

还在开发中，目前不包含在标准板中，后续免费升级供大家使用。

FAQ:常见问题汇总

1、为什么鼠标在盒子内不能用，只能控制PC?

答：请检查拨码开关是否拨到盒子内部。

2、为什么软件连不上盒子?

答：

Net模式下：请首先检查PC端网卡驱动是否安装。

如果安装了，检查PC端网卡IP是否跟盒子处于同一网段。

若设置在同一网段，请在pc端用ping指令，ping盒子IP。

若能ping通，接下来检查软件中配置的IP、PORT和UUID是否跟盒子一致。

若一致，基本上不会出现连不上问题，可用net的上位机软件连盒子测试。

B模式下：请首先检查PC端串口驱动是否安装。

若已安装，请打开设备管理器查看串口号，同时与软件里填写的串口号对比看两者是否一致。

若一致，则查看波特率是否一样。

若一样，一般不会出现连不上问题，可用upycrate来测试连接。

ps:请严格按上面流程检查，任何一步出错都会导致连接出问题。

3、为什么我已经设置了8KHz的回报率，但实测只有1KHz?

答：NB版盒子回报率有两个，OTG口回报率和外接键鼠口回报率。

OTG口回报率是上传给PC端的回报率；外接键鼠口回报率是真实物理设备的回报率；规格上OTG口和外接键鼠口都最高支持8KHz。

其中OTG口回报率支持设置，外接键鼠口回报率是用户设备固有的。

若用户设置OTG口回报率为8KHz，但实际用户设备只支持最大1KHz的回报率，那么最后结果则为1KHz。（用户设备需要支持8KHz才可以实现真正8K。）

注：可在官网键鼠测试页面测试回报率。
