kmbox NB接线教程

默认配件

官方标配如下：

项目	数量	备注
USB线缆	蓝色纯铜高速USB2.0线缆 X 2条	注意：不要用劣质线缆（如某些黑色线缆），特别是8K回报率时，劣质线缆会导致USB数据传输异常
kmbox NB盒子	kmbox NB标准盒子 X1	默认标配2.8寸屏幕，如需3.2寸大屏请拍对应的大屏套链接

以下以2.8寸屏为例，3.2寸屏除了屏幕大小不一样，其他都一样。

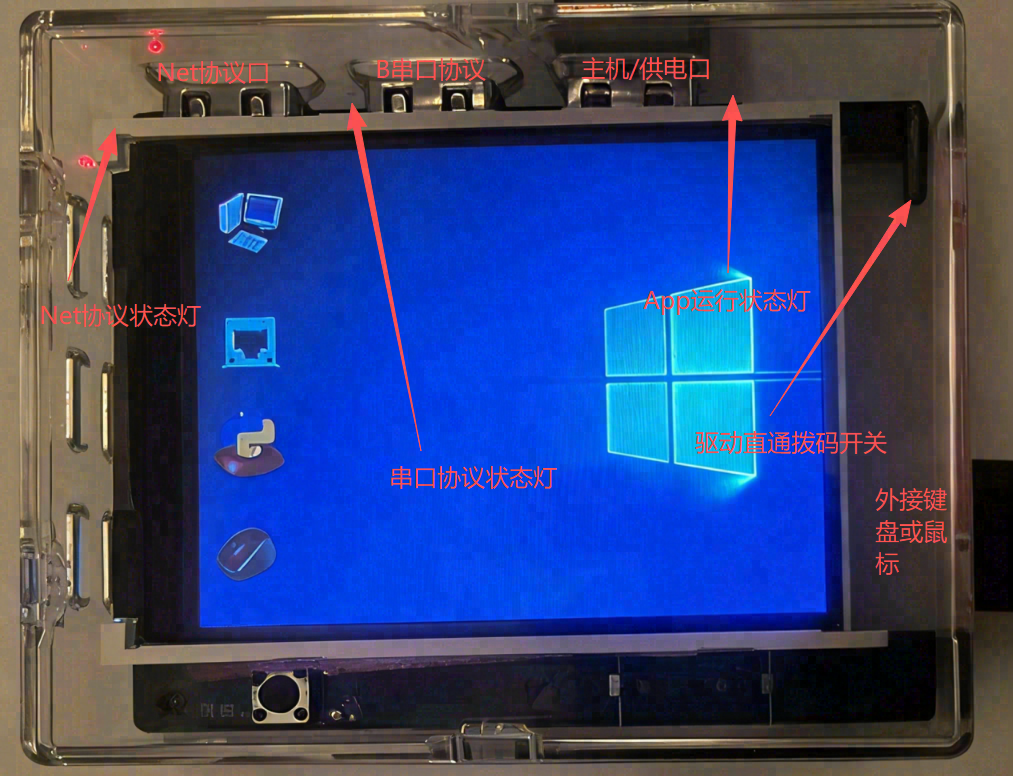

正面：

1765798455178

如图所示，每个端口的作用。

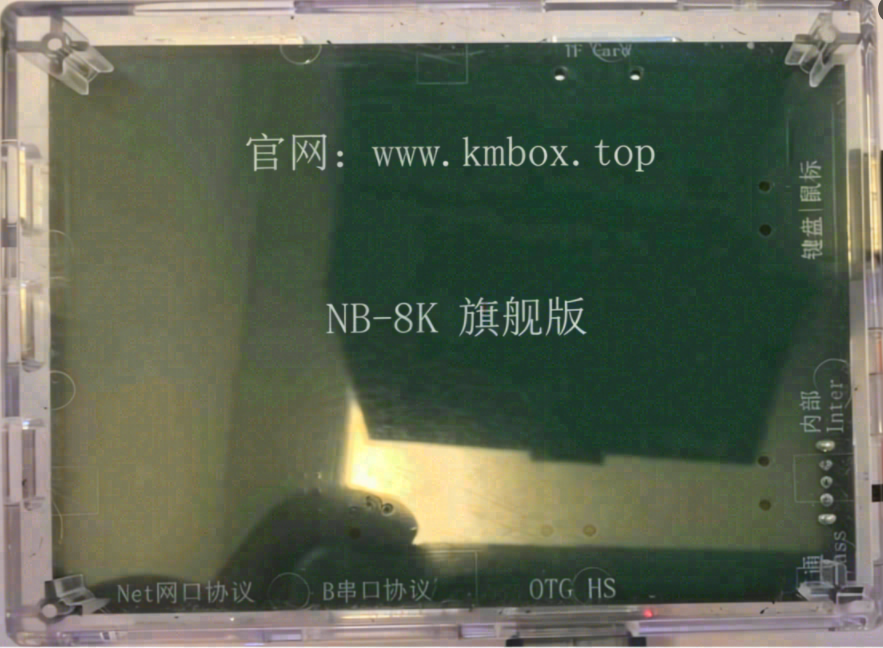

背面：

1765798023094

背面也注明了接口功用。

Net模式即将盒子当原Net版，使用网络通信协议，此时盒子相当于kmbox Net版本。

1、盒子背面标有“Net网口通信协议”的口接第三方控制软件电脑。

2、操作电脑使用的鼠标接盒子“键盘|鼠标”口。

3、“OTG HS”口接需要被控制的电脑，用于控制此电脑的鼠标指针，同时该口也是盒子的供电口。

Net模式下，请安装原Net版的网口驱动。

注意，务必将鼠标接到盒子上，因为盒子默认驱动直通模式，若鼠标不接盒子，软件指令无法控制盒子键鼠。若确实情况特殊，鼠标不接盒子，可将盒子切换为km模式。

B模式指的是串口通信模式，此时盒子相当于kmbox B pro版本。

1、盒子背面写有“B串口协议”口接第三方软件电脑。

2、鼠标接盒子“键盘|鼠标”口。

3、“OTG HS”口接需要被控制的电脑。

Bpro模式下，请安装原B版的串口驱动。

注意，务必将鼠标接到盒子上，因为盒子默认驱动直通模式，若鼠标不接盒子，软件指令无法控制盒子键鼠。若确实情况特殊，鼠标不接盒子，可将盒子切换为km模式。

NB交火模式是同时支持Net协议和B的串口协议。

假设接“OTG HS”口接的是A电脑，“B串口协议”口接的B电脑，“Net网口通信协议”口接的C电脑，那么B和C可以同时控制A电脑，并可实现A、B、C三个电脑鼠标数据实时互通。（该应用场景通常是B电脑控A电脑鼠标，C电脑来监控B的控制数据。）

通常情况下用户使用Net模式或者B模式即可。特殊需求用户可使用NB交火模式。

拨码开关主要有三个作用。

1、上电状态下，拨码开关拨到Bypass档时，默认将键鼠口设备驱动直通到OTG HOST口去。因此，键鼠口必须先接键盘或者鼠标，再接OTG口。这就是默认的bypass模式。

2、上电状态下，拨码开关拨到Inter档时，表示此次上电使用km模式(非驱动直通模式)。

3、任何时候，拨码开关拨到Inter档时表示鼠标数据控制盒子内部UI。拨码开关到Bypass档时，鼠标数据控制OTG口设备。
